燃油鍋爐廢氣主要含有SO2、氮氧化物、煙塵和林格曼黑度等，對于這種廢氣的治理主要是采用除塵脫硫技術，目前的脫硫技術主要有干法和濕法兩種。
采用濕式的方法對鍋爐廢氣進行處理，主要是采用水噴淋除塵脫硫技術對廢氣進行處理，這種方法可以有效去除廢氣中的煙塵和二氧化硫，并且能夠有效降低廢氣中的林格曼黑度。
由于凈化過程中有污水排出，為了避免造成二次污染，減少水資源消耗，提高水的利用率，此設備有專門的污水處理系統，并且利用堿性溶液做為洗滌劑；確保凈化后的各項指標達標排放，故本設計擬選用旋流板除塵脫硫裝置對鍋爐廢氣進行凈化。

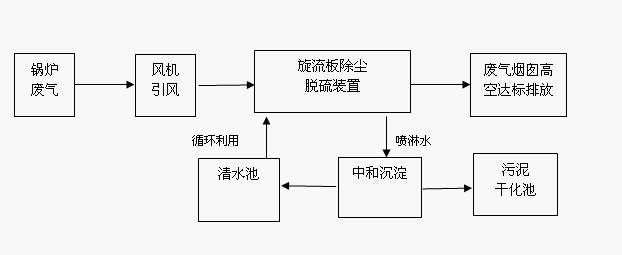

工藝流程方框圖：

1、本鍋爐廢氣處理采用濕法旋流板除塵脫硫一體化設備對此廢氣進行凈化，使用鍋爐排放出的污水作為洗滌劑。
2、鍋爐排出的廢氣在引風機的作用下，輸送到旋流板除塵脫硫一體化裝置，利用水噴淋的作用，通過旋流板將水流均勻分散以達到大面積的噴淋效果；同時，為了達到更高的去除效率，又可以提高水的利用率。
3、廢氣從塔底側面進入，通過旋流板與水流噴淋相反方向上升，同時為了防止水氣隨氣流夾帶排放到大氣中，在裝置的出口處增設旋流板除霧器將氣水分離，保證排氣通暢。
4、為了節約水資源，避免造成二次污染，噴淋后所排出的酸性污水進入兩級中和沉淀池，在反應池中分別投加燒堿和混凝劑聚合氯化鋁，使廢水與藥劑發生中和沉淀反應。
5、上清液進入清水池，然后將清水池中的清水用泵泵往噴淋塔，以實現廢水的循環利用，使系統的廢水不外排。沉淀池中的污泥用污泥泵泵往污泥干化池，并定期清運干化池的干污泥。
來源：東莞市中仁環保科技有限公司
