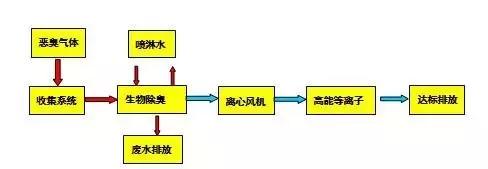

一、污水除臭治理工藝流程圖

1、各種除臭方法介紹
廢水處理站的惡臭氣體主要產生在污水預處理過程以及污泥處理過程。不同的處理設施及過程會產生各種不同濃度的惡臭氣體。在污水和污泥處理的過程中，所散發的惡臭污染物是各種污染物的綜合體。
按氣體味道，臭味大致可分為：魚腥臭[胺類CH3NH2，（CH3）3N]，氨臭[氨NH3]，腐肉臭[二元胺類NH2(CH2)4NH2]，腐蛋臭（硫化氫H2S），腐甘藍臭[有機硫化物（CH3）2S]，糞臭[甲基吲哚C8H5NHCH3]以及某些生產廢水中特殊有機物所具有的特征臭味。
表4-1 一些物質的特征氣味
惡臭物質種類繁多，來源廣泛，對人體呼吸、消化、心血管、內分泌及神經系統都可能會造成不同程度的損害。污水廠的除臭技術在國外已經有幾十年的運營經驗，隨著國內經濟水平的提高和環保意識的加強，在國內也正開始興起并呈走向蓬勃的趨勢。
臭氣的處理方法有很多，主要分為吸收吸附法、離子法和燃燒法三大類。
離子除臭法的原理是使用中頻、高壓電場，采用分子共振原理，在常溫下可將污水中異味的有機碳氫化合物分子、及無機化合物如H2S NH3電離，變成H+、C4+ 、S4+ 、N3+ 等離子體。H+、C4+ 、S4+、N3+等離子體進入催化劑反應罐，被氧化成為水和二氧化碳。
吸附法主要是利用活性炭對臭氣成分進行吸附，今年來也出現廠家在活性炭上加載堿性/酸性/氧化性成分，以和臭氣成分進行化學反應。但是這樣的工藝都存在一個缺點，就是一定時間之后，填料會失效，需要定期更換，除了需要填料更換的費用，更換期間臭氣問題也是一個問題。當臭氣風量小，并且臭氣濃度很低的工況下，建議采用這種方法。
燃燒法由于其投資高、系統復雜，需要熱源，因此一般常用于臭氣濃度很高的場合。在企業需要一定的鍋爐補風，且需要的風量大于臭氣風量的情況，可以采用燃燒的方式。但是由于臭氣被氧化后具有一定的腐蝕性（如硫化氫燃燒后產生二氧化硫），因此所采用的鍋爐和煙道應充分考慮防腐，并需要對二次污染物考慮必要的處置。
吸收法中主要又分化學洗滌法和生物吸收法，其中化學洗滌法是利用酸、堿與硫化氫等惡臭物質發生化學反應，達到去除異味。處理效果主要取決于酸、堿液的使用量。運行成本較高，該方法在市政污水處理廠內一般不作為首選方法。
生物法除臭法原理是利用微生物降解氨、硫化氫、硫醇、硫醚等惡臭物質，使之成為穩定的氧化產物，從而達到無臭化、無害化的一種工藝方法。這種方法能夠將惡臭污染物溶解吸收，同時能結合微生物的降解作用進行處理。被降解的硫化氫等惡臭物質首先溶解于水中，再轉移到微生物體內，通過微生物的代謝活動而被降解。單純的生物法除臭不需要使用藥劑；利用微生物分解臭氣也不需要太多的外補能量；生物繁殖、排泄維持其自身生存和活力。生物法除臭是近年發展起來的新型除臭技術，它可有效地去除廢氣中的H2S等臭氣物質，去除率高，運轉費用低，操作管理簡單，是解決惡臭污染進而保護大氣環境的適用范圍較廣的凈化技術。
目前在國際上成熟的生物吸附法為生物過濾法，根據其使用的濾料不同又分為土壤或樹皮（有機濾池）生物濾池、無機濾料生物濾池和復合型濾料生物濾池。
從國外的污水、污泥處理除臭業績來看，大致可分為以下的幾種除臭方法：燃燒法、生物法、化學藥液洗滌法、臭氧氧化除臭法、消臭劑除臭法和活性炭吸附法。
本工程除臭方法工藝選擇
1）生物除臭工藝是一種安全可靠的臭氣處理方法，除臭效率大于90%。其原理是臭氣通過濕潤、多孔和充滿活性微生物的濾層，利用微生物細胞對惡臭物質的吸附、吸收和降解功能，微生物的細胞個體小、表面積大、吸附性強、代謝類型多樣的特點，將惡臭物質吸附后分解成CO2、H2O、H2SO4、HNO3等簡單無機物。
2）微生物除臭過程分為三步：
（1）臭氣中所含的有機物同水接觸并溶解到水中；
（2）水溶液中的惡臭成分被水體中的微生物吸附、吸收，惡臭成分從水中轉移至微生物體內；
（3）進入微生物細胞的惡臭成分作為營養物質為微生物所分解、利用，從而使污染物得以去除。
3）微生物分解惡臭成分的化學反應式
a. 硫化氫
H2S+202→H2SO4
b. 甲硫醇
2CH3SH+7O2→2H2SO4+2CO2+2H2O
c. 硫化醇
(CH3)2S+5O2→H2SO4+2CO2+2H2O
d. 二甲二硫
2(CH3)2S2+13O2→4H2SO4+4CO2+2H2O
e. 氨
NH3+2O2→HNO3+H2O
f. 三甲胺
2(CH3)3N+13O2→2HNO3+6CO2+8H2O
從以上的反應所示，臭氣成分會分解成二氧化碳，水和硫酸、硝酸等酸性物質，適當的散水能沖掉這些酸性物質，以保持適當的微生物生長的環境。
生物除臭是利用微生物細胞對惡臭物質的吸附、吸收和降解功能，對臭氣進行處理的一種工藝。
4.4生物除臭填料選擇
對生物除臭而言，要確保生物除臭系統穩定、高效運行的一個關鍵因素就是填料的選擇。簡單說，需要選擇的這種填料在單位的體積內可以生長更多細菌，從而可以提高系統的處理能力，并在保證處理效果的前提下可以有效的縮小設施的體積。鑒于除臭微生物的生長特性，對填料的性能要求相對較高。
具體而言，作為生物除臭的填料，有以下幾個方面作為先決條件：
（1）比表面積大：填料一般選用比表面積大、開孔孔隙率高的多孔惰性濾料，這種濾料有利于微生物的接觸掛膜和生長，保持較多的微生物量；有利于微生物新陳代謝過程中所需氧化和營養物以及代謝產生的廢物的傳質過程；
（2）表面電性和親水性：微生物一般帶有負電荷，而且親水，因此濾料表面帶有正電荷有利于微生物的固著生長，濾料表面的親水性同樣有利于微生物的附著。并且親水的表面導致濾料具有較好的持水性，可以使系統間歇灑水從而節省風機的功率。
（3）機械強度高：根據填料以及塔體的加工方式的不同，各個廠家也在分別研發不同的工藝。一般來說，生物填料必須具有在不同強度的水力剪切作用以及濾料之間摩擦碰撞過程中破損率低的機械強度要求。較好的硬度能使濾料在使用多年之后仍保持其原有的大小和形狀；
（4）耐腐蝕性強：由于臭氣本身具有一定的腐蝕性，因此填料必須具有較高的耐腐蝕性，才能在多年使用之后不減少、不塌堆、不變形。
（5）孔隙率及表面粗糙度：要求濾料具有一定的孔隙率及粗糙度，有利于微生物的附著、生長；
（6）生物、化學穩定性好：除臭微生物在新陳代謝過程中會產生多種代謝產物，大多代謝產物會對濾料產生腐蝕作用，因此生物濾料必須有一定的化學穩定性和抗腐蝕性，同時需參與生物膜的化學反應，且其本身是不可降解的。
（7）過風效力高：松樹皮、炭粒等填料使用一段時間后，會因為本身腐爛、摩擦、擠壓造成填料層通風不暢通，過風面積縮小引起風機風壓增高，影響風機壽命。所以我公司經過幾年生物除臭設備運行得出的經念，開發了組合式混合填料，（專利號ZL201320453428.2）把生物吸附、掛膜、碳源等材料混合裝球，繼提高了過風效率又增加了細菌生長的載體面積而且使用壽命比其它生物填料壽命可多三年以上。
生物除臭技術起源于20世紀70年代末期，期間嘗試了各種各樣的填料作為生物除臭系統的載體，各種填料的主要優缺點簡單介紹如下：
土壤。土壤是最早被利用作為除臭的填料之一，因為土壤具有較大的比表面積，可以容納大量的微生物。但是其缺點是由于土壤的阻力較大，難以將填料堆做高，因此所需要的占地面積就較大。并且，對于含有硫系列的臭氣的去除效果不是很好，且容易使填料層酸化板結。不過土壤法對于氨氣（濃度不是很高）的去除往往較好，因為土壤上面生長的植物可以將氨根利用。土壤除臭還有一個缺點就是受季節的影響較大。
陶粒。燒制的陶粒具有較大的比表面積，也是被用作除臭工藝的微生物載體的選擇之一，至今有一些工程也在使用。一般來說，陶粒表面具有較好的親水性，如果燒制得當，本身惰性程度較高，在使用過程中可以維持相當的未定型。一般來說，采用陶粒（粒徑5-15mm不等）作為生物除臭的生物載體，在市政污水處理廠的場合，停留時間應不小于30s。并且，如果陶化程度不夠的話，會在使用過程中被酸性的環境所腐蝕，從而填料出現風化，強度下降粉碎等狀況。因此，在后續的建設中已經很少被選用。
火山巖：火山巖生物濾料抗壓強度高，比表面積大，空隙率發達，含有大量適合各類微生物生長繁殖的微量元素，表面粗糙多微孔，易掛膜，在其表面能快速形成穩定的，高活性的生物膜。對氣流阻力小，不易堵塞。
2、火山巖生物濾料具有抗腐蝕，惰性，在環境中不參與生物膜的生物化學反應，長期浸泡不會向水體釋放任何物質，無二次污染。。
3、 呼吸功能
火山巖的天然孔洞，使其具備獨特的呼吸功能，在廢氣濃度不穩定時可以利用孔洞將惡臭氣體吸足，再慢慢讓生物菌種消化。
生物（植物）炭。植物炭采用多年生果木或者多年生毛竹在高溫下燒制而成。燒制過程中通過對原材料的選擇以及對燒制溫度和時間的控制，嚴格控制產品的炭化比例，確保成品的比表面積。一般來說，產品的比表面積不小于260m2/g。通過不同粒徑填料的比較試驗而得：過小的粒徑會增加整個填料層的阻力，但是對于除臭效果并沒有更多的影響。過大的粒徑一方面影響氣液的接觸效果而導致除臭效果會下降，另一方面也會降低產品的成品率。通過必選認為最合適的粒徑范圍是5-10mm，最大不超過20mm。
組合（混合）生物填料；混合生物填料是把耐腐蝕、表比面積大、多孔材料、生物膜易生易落、耐生物降解、保濕性能好、空隙率高、壓損小的各種填料組合在一起裝入球體，既可以吸附氣體，又可以掛膜，而且空隙率高，通風效率高，且可以填料自己可提供營養源，保證今后微生物生長所需的養份，而且填料的使用壽命長。
