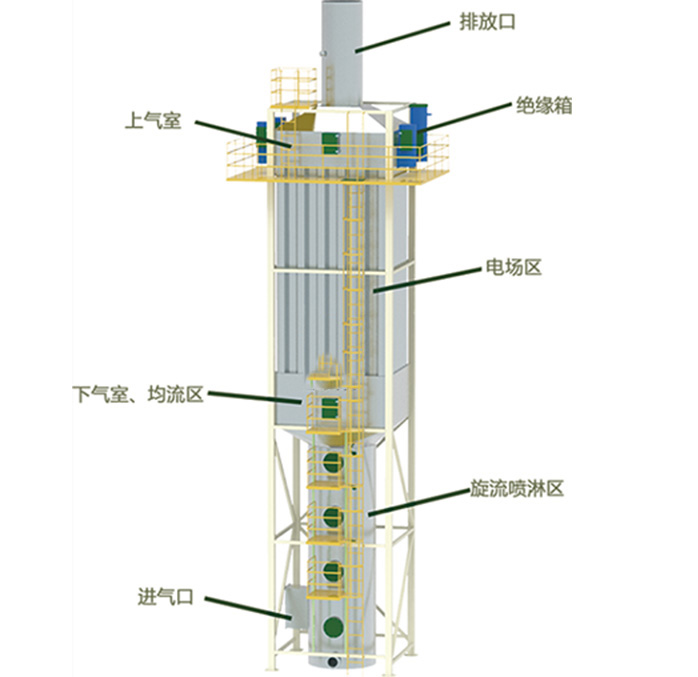

濕式靜電除煙設備結構圖主要是：電磁場其中分為陽極區和陰極區、絕緣裝置、噴淋沖洗、煙筒。
濕式靜電除煙設備在工業除煙塵已經應用多年，但隨著環保的要求越來越高，以前布袋除塵在處理煙塵方面已經難以達標，因此開始更多人知道靜電除塵器，他也分為立式和板式，今天中仁環保小編簡單講述下立式濕式靜電除煙設備的結構。

陽極區它是由正六方形（蜂窩狀）管束組成，以高檔耐腐蝕間苯樹脂為基體，碳纖維，玻璃纖維為增強材料，通過專用模具采用擠壓成型工藝制成，陰極系統對煙塵釋放負離子后，通過正負相互吸引，將煙塵吸附在陽極區內。
陰極區是由陰極電暈線組成，陰極線為高效芒刺極線，材料為不銹鋼/鉛銻合金/鈦合金等，起暈電壓低，電場均勻。
絕緣裝置可分為有加熱與無加熱兩種。有加熱的絕緣裝置主要加熱方式有電加熱、熱風加熱以防止絕緣箱內絕緣石英管結露爬電；無加熱的絕緣裝置采用特殊的材料及結構進行絕緣，適用于小中型設備。
噴淋沖洗其就是對貼服在陽極區內的煙塵進行一個沖洗污水進入污水處理水池。
