袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成,利用纖維織物的過濾作用對含塵氣體進行過濾,當含塵氣體進入袋式除塵器后,顆粒大、比重大的粉塵,由于重力的作用沉降下來,落入灰斗,含有較細小粉塵的氣體在通過濾料時,粉塵被阻留,使氣體得到凈化。
布袋除塵器工作原理:
含塵氣體由風機的引力下通過管道進入脈沖除塵器,在擋風板的作用下,氣流向上流動,流降低,部分大顆粒粉塵由于慣性作用被分離出來落灰灰斗,含塵氣體進入中箱體濾袋的過濾凈化,粉塵被阻留在濾袋的外表面,凈化后的氣體經濾袋口進入上體箱,由出風口排出。
隨著濾袋表面粉塵不斷增加,除塵器進出口壓差也隨之上升,當除塵器阻力達到設定值時,控制系統發出清灰指令,清灰系統開始工作。
首先電磁閥接到信號后立即開啟,使小膜片上部氣室的壓縮空氣被排放,由于小膜片兩端受力的改變,使小膜片關閉的排氣通道開啟,大膜片上部氣室的壓縮空氣由此通道排出,使大膜片兩端受力改變,使大膜片動作,將關閉的輸出口打開,氣包內的壓縮空氣經由輸出管和噴吹管噴入袋中,實現清灰。當控制信號停止后,電磁閥關閉,小膜片,大膜片,相繼復位,噴吹停止。被抖落的粉塵落入灰斗,經排灰閥排出機外。

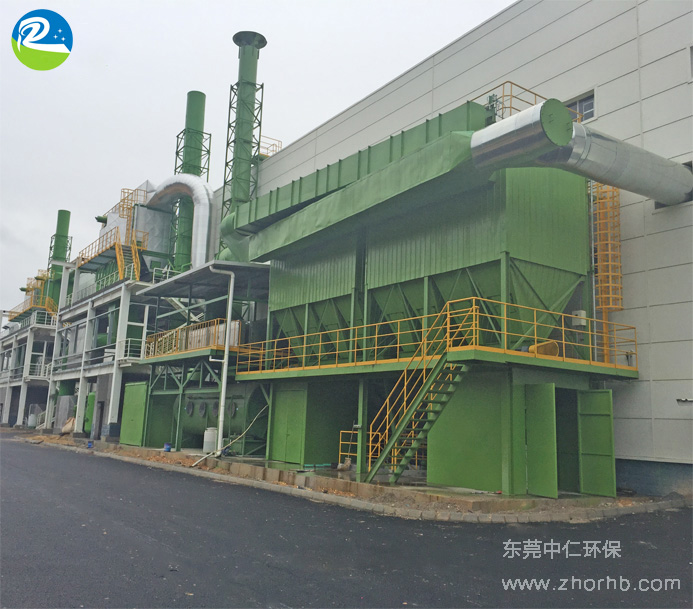

生產車間攪拌粉塵脈沖布袋除塵器凈化圖示
工藝流程: 攪拌粉塵 → 集塵罩 → 風 管 → 脈沖布袋除塵器 → 離心風機 → 達標排放
脈沖布袋除塵器處理效率:
處理效率高達99.5%,綜合粉塵及外排濃度達到GB16297-1996《大氣污染物綜合排放標準》、DB44/27-2001《大氣污染物排放限值》第二時段一級排放標準。粉塵濃度≤120mg/m3(實際外排濃度可達到≤50mg/m3)。
脈沖布袋除塵器特點:
⑴除塵效率高,可捕集粒徑大于0.3微米的細小粉塵,除塵效率可達99.5%以上;
⑵使用靈活,處理風量可由每小時數百萬立方米到數十萬立方米,可直接設于室內機床附近的小型機組,也可做成大型的除塵器;
⑶結構簡單,運行穩定,投資較小,維護方便。
脈沖布袋除塵器目前用于五金、家具、食品、制藥、飼料、冶金、建材、水泥、機械、化工、電力、輕工行業的除塵及物料回收,廣泛用于打磨、拋光、噴砂、攪拌、倒料、破碎等生產工序產生的粉塵除塵凈化,也適應于鍋爐除塵(需配套耐高溫布袋)。
中仁環保的產品適用于家私業、木制品行業、制鞋業、化工業、飼料廠、電子業等各行業環境治理,可針對客戶的不同需求,設計出讓客戶滿意的環境治理方案。
