一、沸石轉輪概述：

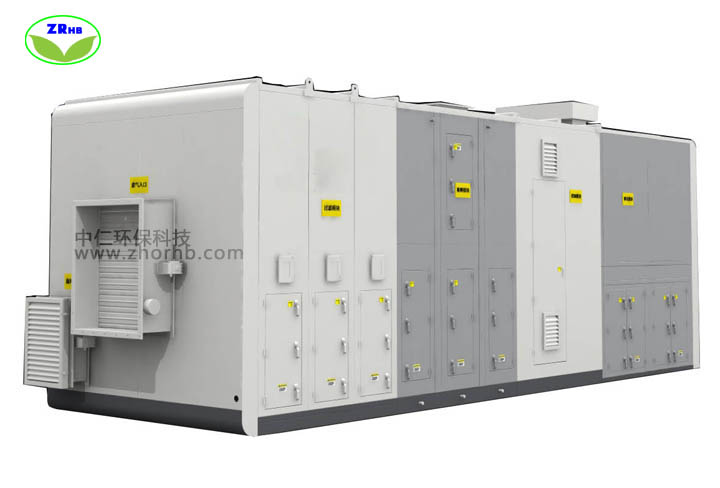

分子篩沸石吸附濃縮轉輪裝置是將分子篩吸附材料附著于蜂窩狀多孔載體上制備而成的一種有機廢氣轉動吸附設備。
隨著國家環保政策法規日益嚴格，VOCs限制排放標準也將提高，尤其在處理低濃度、大風量廢氣方面，分子篩沸石吸附濃縮轉輪裝置為企業提供了經濟合理、安全可靠的解決方案。
二、沸石轉輪的工作原理：
分子篩沸石濃縮轉輪分為吸附區、脫附區、冷卻再生區，轉輪在各個區域連續運轉。
含有低濃度VOCs廢氣經過濾裝置等預處理之后，進入吸附區，VOCs成分被吸附在分子篩中，已吸附VOCs的分子篩連續旋轉進入脫附區，經高溫熱風進行脫附濃縮，高溫脫附后進入冷卻再生區域，由冷空氣進行冷卻再生，用于冷卻的空氣經加熱后可以作為再生氣體使用。
濃縮倍數[n=(S1×V1)/(S2×V2)=5~30]根據組分及濃度確定，最大程度降低運行能耗。
|
VOCs主要來源 |
VOCs種類 |
|
車船機械噴漆 |
甲苯、二甲苯、酯、醇 |
|
半導體清洗 |
IPA、醇、酮、胺 |
|
印刷干燥 |
甲苯、IPA、酯、酮 |
|
石油化學 |
芳香族、有機酸、醇 |
|
合成樹脂 |
苯乙烯、醛、酯 |
|
液晶制造 |
醇、酯、胺 |
|
鋰電池涂層、電解液 |
NMP、酯、鹵代烴 |
|
粘合劑涂層 |
酮、醇、甲苯 |

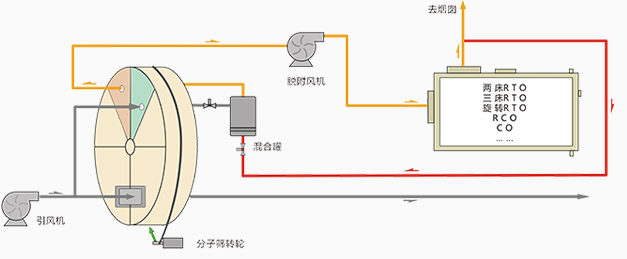

沸石轉輪工藝流程圖
三、分子篩吸附濃縮轉輪與蜂窩活性炭的對比
|
比較項目 |
沸石轉輪 |
固定床 |
|
吸附材料 |
無機硅酸鹽 |
炭基質 |
|
吸附效率 |
90～98% |
<85% |
|
安全 |
不燃，杜絕著火隱患 |
易燃 |
|
材料壽命 |
3-10年 |
一般2年更換一次，且活性炭易燃，屬于危廢 |
|
運行穩定性 |
高，吸附、脫附出口濃度連續、穩定，催化燃燒溫度穩定，便于控制 |
低，吸附、脫附出口濃度變化，催化燃燒溫度存在不穩定情況，控制閥頻繁動作 |
|

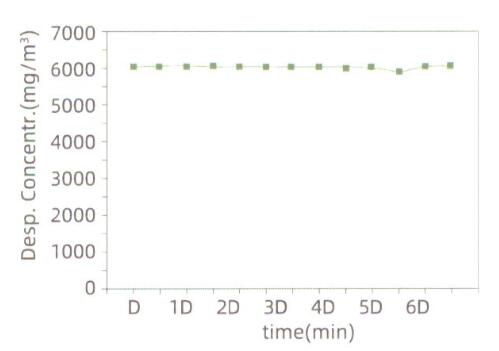

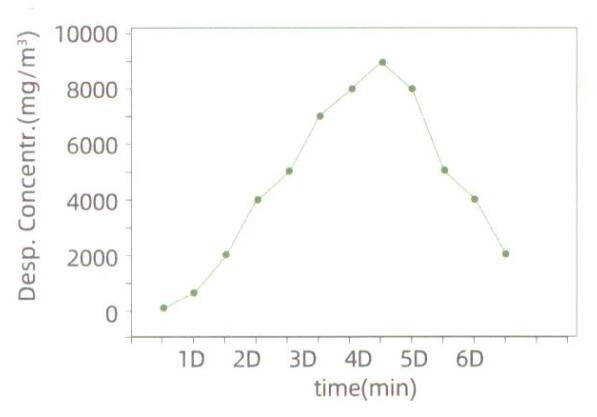

脫附濃度變化曲線 |
|
|
|
控制閥 |
無，維護費用低 |
多，維護費用高 |
沸石轉輪系統的特點：
●使用壽命長，安全性高
●維護成本低，大通量低風阻
●高強度低密度，不燃燒耐高溫
●吸附脫附連續運行，微米級顆粒吸附力強
四、沸石轉輪型號參數
|
序號 |
規格型號 |
輪體尺寸（mm） |
處理風量（Nm3/h） |
||
|
風速2m/s |
風速3m/s |
風速4m/s |
|||
|
1 |
ZR-FS152540 |
Φ1525X400 |
10000 |
16000 |
21000 |
|
2 |
ZR-FS175040 |
Φ1750X400 |
14000 |
21000 |
28000 |
|
3 |
ZR-FS195040 |
Φ1950X400 |
17000 |
26000 |
35000 |
|
4 |
ZR-FS215040 |
Φ2150X400 |
21000 |
32000 |
43000 |
|
5 |
ZR-FS235040 |
Φ2350X400 |
26000 |
39000 |
52000 |
|
6 |
ZR-FS250040 |
Φ2500X400 |
29000 |
44000 |
59000 |
|
7 |
ZR-FS265040 |
Φ2650X400 |
33000 |
49000 |
66000 |
|
8 |
ZR-FS295040 |
Φ2950X400 |
40000 |
61000 |
81000 |
|
9 |
ZR-FS325040 |
Φ3250X400 |
49000 |
74000 |
99000 |
|
10 |
ZR-FS355040 |
Φ3550X400 |
59000 |
89000 |
118000 |
|
11 |
ZR-FS390040 |
Φ3900X400 |
71000 |
107000 |
143000 |
|
12 |
ZR-FS425040 |
Φ4250X400 |
85000 |
127000 |
170000 |
|
13 |
ZR-FS390050 |
Φ3900X500 |
71000 |
107000 |
143000 |
|
14 |
ZR-FS425050 |
Φ4250X500 |
85000 |
127000 |
170000 |
|
15 |
ZR-FS390060 |
Φ3900X600 |
71000 |
107000 |
143000 |
|
16 |
ZR-FS425060 |
Φ4250X600 |
85000 |
127000 |
170000 |
注：以上型號參數僅參考

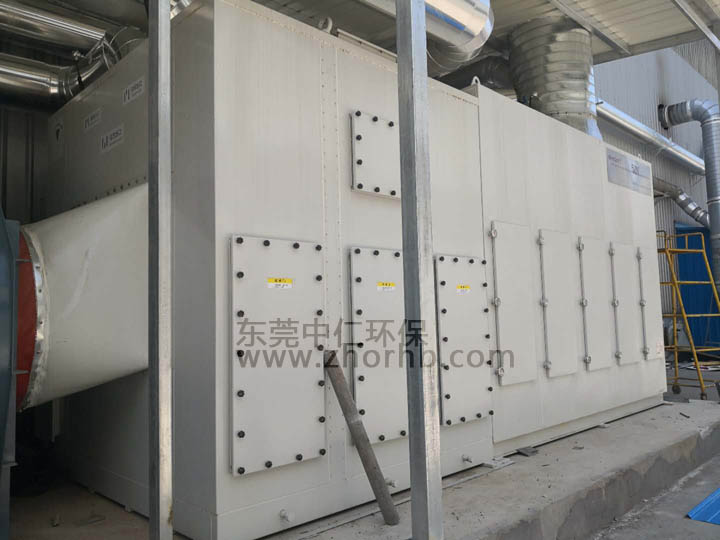

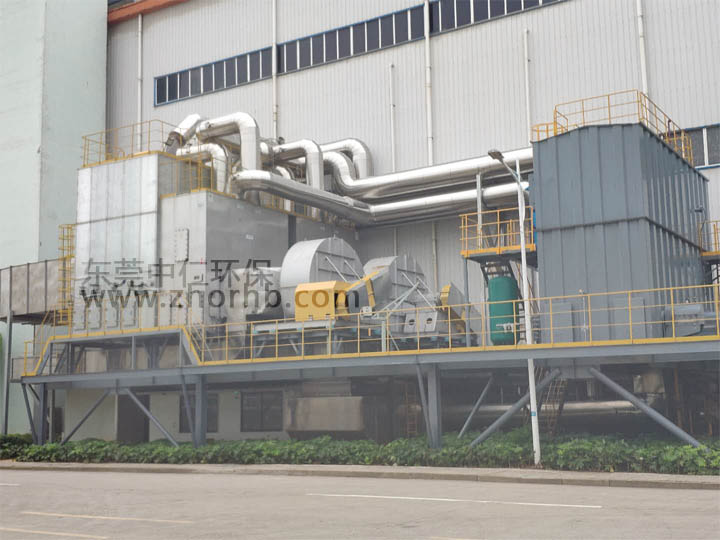

五、工程案例
